Explorando la influencia de la temperatura en propiedades mecánicas
En el gran universo de aplicaciones de los polímeros, las propiedades mecánicas de estos materiales pueden experimentar variaciones notables en entornos extremos de temperatura. Ya sea sometidos a condiciones de trabajo a temperaturas bajo cero o expuestos a entornos con temperaturas superiores a la temperatura ambiente, los polímeros demuestran una diversidad de respuestas mecánicas que son críticas para su rendimiento y durabilidad en aplicaciones específicas. Si reconocemos que las propiedades de los materiales varían con la temperatura y anticipamos su utilización en un amplio espectro térmico, ¿por qué aceptar una industria que solo divulga las propiedades en un único punto térmico?
Encontramos ejemplos de esto en la industria automotriz, donde componentes plásticos como parachoques, sellos y conectores están expuestos a una amplia gama de temperaturas durante su vida útil. En climas extremadamente fríos, estos materiales deben mantener su flexibilidad y resistencia para soportar impactos sin volverse frágiles. Por otro lado, en condiciones de altas temperaturas, la estabilidad dimensional y la resistencia térmica de los polímeros son cruciales para evitar deformaciones y garantizar un rendimiento consistente a lo largo del tiempo. Esta dualidad térmica resalta la necesidad crítica de comprender y caracterizar las propiedades mecánicas de los polímeros en función de la temperatura en diversas aplicaciones del mundo real.
Al descender a temperaturas más bajas, algunos materiales exhiben una mayor fragilidad, mientras que otros manifiestan una sorprendente tenacidad. Este conocimiento resulta imperativo para comprender el comportamiento de los polímeros en entornos de congelación. Por otro lado, las altas temperaturas desafían la resistencia de los polímeros, induciendo cambios en su flexibilidad y maleabilidad. Esta información se revela vital para anticipar el rendimiento de los materiales en aplicaciones sometidas a elevadas condiciones térmicas.
Para enriquecer este análisis, presentamos dos gráficos esclarecedores. En el primero de ellos, se representa las curvas esfuerzo-deformación de un material ensayado a diferentes temperaturas:

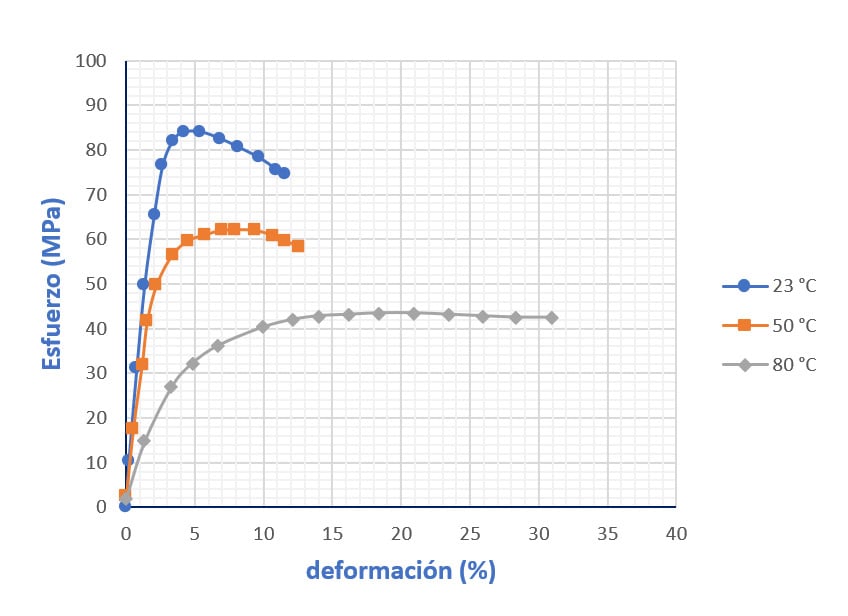

Figura 1. Curva esfuerzo-deformación de una Poliamida 6 (PA-6) medida a diferentes temperaturas.
Con este gráfico, queda claro que las propiedades mecánicas del material varían drásticamente en función de la temperatura de ensayo de modo que el mismo material va perdiendo rigidez y resistencia conforme la temperatura de trabajo se incrementa.
La segunda figura ilustra la variación de una de las propiedades de tracción más relevantes, como es el módulo elástico o Módulo de Young (E) con la temperatura de dos polímeros técnicos, como el policarbonato (PC) y una poliamida 6 (PA-6).
Figura 2. Variación del módulo elástico en función de la temperatura.
Como se comprueba, no todos los polímeros reaccionan de manera uniforme ante las variaciones térmicas, de modo que materiales con un alto módulo a temperatura ambiente, pueden perder rápidamente esas propiedades si la temperatura aumenta. De forma general, mientras que los termoplásticos experimentan notables ajustes en rigidez y tenacidad, los termoestables mantienen propiedades más consistentes en un rango térmico más amplio.
Figura 3. Cámara de temperatura con un sistema de mordazas para un ensayo de propiedades en tracción.
En conclusión, comprender cómo la temperatura configurar las propiedades mecánicas de los polímeros abre un espectro de oportunidades para la innovación y aplicación práctica. En AIMPLAS apostamos por la exploración de las complejidades inherentes a los materiales poliméricos. para ello realizamos ensayos de plásticos en un rango de temperatura que abarca desde -70 °C hasta +250 °C utilizando nuestra cámara térmica. En su interior podemos adoptar configuraciones para ensayos de tracción, compresión y flexión según la normativa ISO y ASTM. Este sistema completamente integrado asegura un manejo eficiente y fiable durante los ensayos garantizando la calidad y precisión de los resultados obtenidos.
